水流測量的稱重解決方案
稱重平臺支持采暖成本計量轉換

要點
位于北京的國家計量院面臨著的任務是要找到記錄每個用戶熱水消耗量的基礎。新的計量系統要計算流量和溫度來確認其用量,他們采用了不同量程的高精度稱重解決方案。
應用和產品
茵泰科提供了高精度的秤來測量水的質量,量程分別為60 kg、600 kg和6,000 kg。
- IS數字稱重平臺,防護等級IP67
- Combics 3稱重顯示器,防護等級IP69K
客戶利益
- 高精確度
- 高IP防護,可用于嚴苛的操作環境
- +/-2 d可讀性
- 快速簡單的內置校正特點/功能
"這必將成為熱能表標準裝置的一個良好窗口,同時也是茵泰科的優良品質的示范"
張麗和
國家計量院
2010年,中國政府采取新的政策來計算供暖費用。過去根據住宅使用面積收費,新的方式將根據熱水的實際消耗來收費。
為此,投資了人民幣2千萬(大約250萬歐元)來建造一個1,800 m2的實驗室,國家計量院(NIM)負責監督適當的基礎設施開發,每年安裝300萬只合格水表。水在到達家庭之前已被加熱,這套校準系統需要檢測流量和溫度來確認能源的消耗量,同時保持不確定度低于0.1%,最大流量達到600 m3/h。

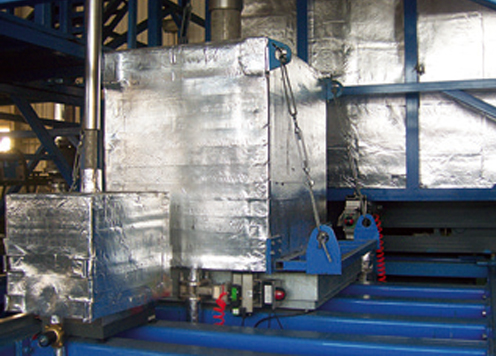

檢測水流量的最精確的方法就是檢測其質量。于是NIM找到了茵泰科,提出需要高精度的秤,需要滿足以下要求:
- 三種量程,分別為60 kg、600 kg和6,000 kg
- 完美的重復性和線性
- 精確度好于0.01%
- 分辨率高于120,000 d
- IP防護等級高,可用于不利的環境條件下
- 帶有固定功能的數字顯示,減少通訊接口
茵泰科提供的解決方案包括一系列的高精度IS稱重平臺,這些稱重平臺基于電磁力補償技術(EMFC)。它連接一個通浮動在永磁體內的杠桿,杠桿外帶有通電的線圈。秤上加載了重量之后,杠桿移動,線圈中的電流增加,產生補償的電磁力,才能讓杠桿恢復到初始位置。這個產生的力的大小,也就是線圈中增加的電流量,就被“譯制”成重量讀數。

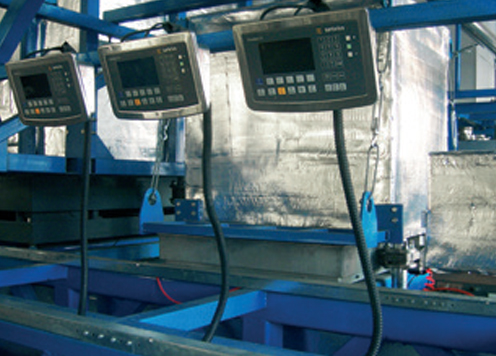

這些秤由高質量的不銹鋼制造,防護等級IP67,并連接到了IP69K防護的Combics稱重顯示器,并帶有RS 485串行口。其可讀性為+/- 2d,帶有內置校準系統,使用快速方便,無需外置砝碼。這樣的系統分辨率可達600,000 d,比客戶預期的120,000 d更為精確。
